AI產業蓬勃發展的浪潮，以GPT-4及 DeepSeek AI為代表的大模型，引爆了市場需求。而訓練和運行這些超大規模模型，需要芯片具備強大的并行計算能力，其數據處理量龐大，運算復雜度極高。采用Chiplet（芯粒）先進封裝技術，可以將高性能計算芯粒、大容量?jì)却嫘玖Ｒ约案咚買/O芯粒等集成在一起，構建出強大的AI算力芯片，提供更高的計算性能和數據處理能力，滿足云計算平臺對大規模數據存儲和快速計算的需求。

　　甬矽電子始終堅定不移地踐行技術創(chuàng )新戰略，以前瞻性的布局切入先進封裝領域，自主構建的FHBSAP （Forehope - Brick - Style Advanced Package）積木式先進封裝技術平臺取得一系列的技術突破。

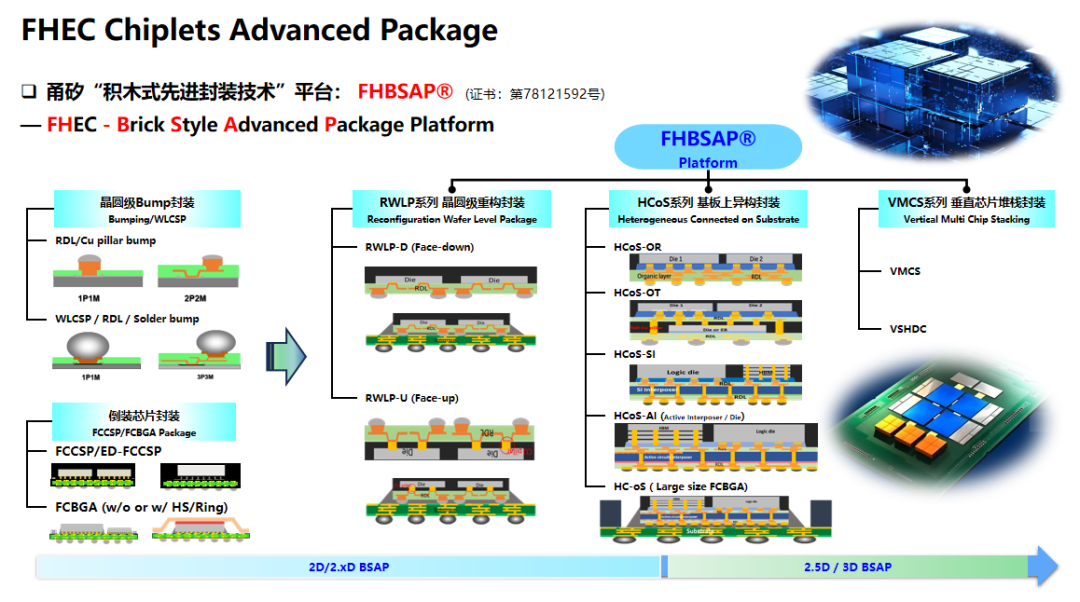

　　甬矽電子 FHBSAP 技術平臺成功攻克諸多技術難關，創(chuàng )新性地開發一系列前沿先進封裝技術成果，涵蓋RWLP系列（晶圓級重構封裝，Fan-out 扇出封裝）、HCOS系列（2.5D晶圓級/基板上異構封裝）、Vertical系列（晶圓級垂直芯片堆棧封裝）等，精準適配Fan-out（FO）、2.5D/3D先進晶圓級封裝等多元化先進封裝技術需求，為行業發展注入強勁動力。

　　RWLP系列（晶圓級重構封裝、FO）

　　涵蓋RWLP-D & RWLP-U，可以實現芯片采用Face-down & Face-up貼裝方式進行晶圓重構及拓展RDL、Bumping晶圓級封裝，能夠有效提升芯片的集成度和性能。RWLP系列技術在優化封裝工藝、提高封裝效率方面取得了顯著進展，為芯片的小型化、高性能化提供了有力支撐。

　　HCOS系列（2.5D晶圓級/基板上異構封裝）

　　涵蓋HCOS-OR/OT/SI/AI，致力于實現異構整合的不同模塊小芯粒制造工藝或采用不同襯底材料（TSV interposer / RDL interposer / Si bridge等）作為轉接板構建的高效Chiplet異構封裝，能夠將具有不同功能和制程的芯片集成在一起，充分發揮各自的優勢，實現系統性能的最大化，滿足多樣化應用需求的重要趨勢。這一技術的突破，使得在應對如AI、高性能計算（HPC）等對芯片性能要求極高的應用場景時，具備了更強的競爭力。

　　Vertical系列（晶圓級垂直芯片堆棧封裝）

　　涵蓋VMCS& VSHDC，垂直芯片堆棧封裝技術通過將芯片進行垂直堆疊（TSV / Micro bump / TCB …等），有效縮短了芯片間的信號傳輸距離，提高了信號傳輸速度，同時降低了功耗。這種封裝方式能夠在有限的空間內實現更高的芯片集成密度，為實現芯片的高性能、低功耗運行提供了可能。

　　FHBSAP 積木式先進封裝技術平臺展現出了卓越的技術實力與廣泛的應用潛能。憑借所提供的低密度到高密度集成、更高密度互聯和高可靠性性能解決方案，為算力密集型、數據高速傳輸等的應用場景筑牢根基，確保系統在運行過程中各芯片間能夠以超高帶寬、超低延遲進行數據交互，極大提升在HPC、AI、高帶寬存儲器（HBM）以及5G通訊等前沿領域的使用體驗，推動公司主營業務收入穩步提升，增強公司的技術競爭優勢和持續盈利能力。
